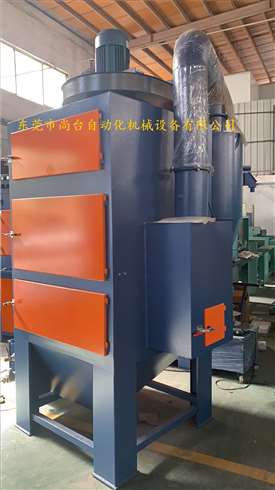

本機配置水膜除塵器，水膜除塵器由除塵器主體、脫水系統、安全系統等組成。
除塵器頂部放置1臺9-26-4.5A，7.5KW防爆風機。
1、除塵器主體：
采用2.5mm厚SUS304#不銹鋼鋼板焊接而成，外表面噴漆處理，筒體配有檢修口，方便更換及清理噴嘴；另除塵器內配有防爆型浮球開關（低水位報警），水位低于工作要求自動報警。
為方便觀測水位，水位連接管采用透明管子制作，為消除風機負壓影響連接管水位觀測，將水位連接管與箱體密封連通，可以在開機或停機時觀測到水位高低。
除塵箱殼體外形尺寸：1100mm×1100×2030mm(高)。
因水膜除塵器底部為污水和廢砂收集區，因此除塵箱斗板采用3mm厚不銹鋼板焊接而成，使用一定周期后用戶應通過檢修口排空污水和廢砂，再補充自來水繼續使用，排出的含廢砂污水應另外集中處理后達村排放；另防止水汽回流，在水箱與二級分砂器之間配有氣動蝶閥和開一個￠60的風速檢測口。
2、濕膜過濾系統：
采用無機濕膜，層數為2層，采用電磁閥、噴槍和水管吸取除塵器底部的水將無機濕膜濕潤，一定程度上吸附廢氣中粉塵并降低排出廢氣的溫度。
無機濕膜尺寸：990mm×940×80mm(厚)。
