ST-1212-1D手動加壓噴砂機
東莞加壓手動噴砂機|尚臺噴砂機廠家直銷|免費上門維修|尚臺機械專業
訂購熱線:13925712529

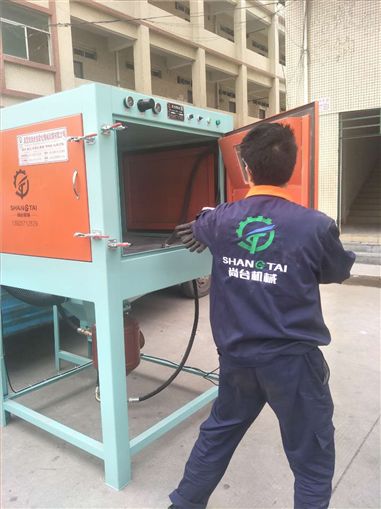

東莞尚臺加壓手動噴砂機
高壓型手動噴砂機工作原理
高壓型手動噴砂機工作原理
本機是以磨料為工作介質,以壓縮空氣為動力,磨料和壓縮空氣在加壓罐內加壓后,再由砂閥處加速后,將磨料引射到噴槍內噴射到工件表面,達到預期的噴砂加工目的。
1、氣路工作原理
1、氣路工作原理
進入干噴砂機的壓縮空氣氣源分為二路:一路進入加壓罐,用于對磨料進行加壓,以完成噴砂加工,通過過濾器對壓縮空氣進行油、水過濾,通過減壓閥可調節進入噴槍的壓縮空氣壓力,通過電磁閥控制壓縮空氣的開啟和關閉;一路進入氣槍,用于清理工件表面和噴砂艙內的滯砂(積灰)。
2、砂路工作原理
2、砂路工作原理
磨料預先放置在加壓罐中(打開機艙門,往機艙內加入15~25kg 磨料),當啟動氣路電磁閥后,加壓罐頂閥浮起,關閉加砂口,磨料在加壓罐內混合加壓后壓往下部調砂閥,在調砂閥處經壓縮空氣加速后噴射出噴槍,即可對工件進行噴砂加工。
3、除塵器工作原理
3、除塵器工作原理
除塵器與分離器用吸塵管連接,當啟動除塵風機后,在噴砂機艙內形成負壓,外部空氣通過進氣口補充給噴砂艙,然后通過回砂管路進入分離器后再被除塵器風機抽入除塵器,如此形成了連續的氣體循環流動, 在流動氣體的作用下,漂浮在噴砂艙內的粉塵隨著氣流沿連接管路進入除塵機組,經過過濾袋過濾后,落入集灰斗,經過過濾后的潔凈空氣通過除塵風機排風口排出;打開除塵箱底部 的蓋即可收集粉塵。
